D343H蝸輪法蘭式多層次硬密封蝶閥

發布日期:[2020-06-23]     點擊率:

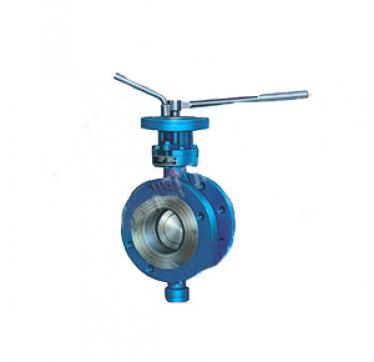

D343H蝸輪法蘭式多層次硬密封蝶閥

D343H蝸輪傳動法蘭式多層次硬密封蝶閥

D343H蝸輪法蘭式多層次硬密封蝶閥-力致金屬硬密封蝶閥

D643H氣動法蘭式多層次硬密封蝶閥——浙江力致流體控制有限公司專業制造金屬硬密封蝶閥、電動硬密封蝶閥、雙向壓硬密封蝶閥、伸縮硬密封蝶閥、法蘭硬密封蝶閥等閥門。

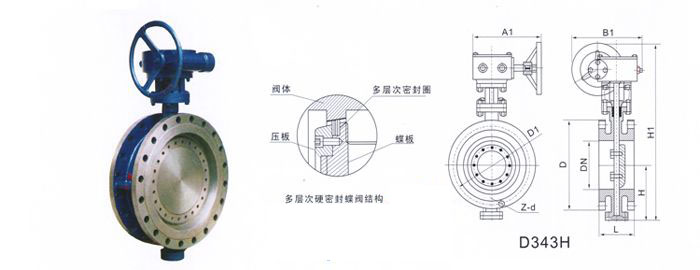

多層次硬密封蝶閥系列產品,系長壽命、節能型蝶閥。其結構采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構,加工精zhan,工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

Dd343蝸輪法蘭式多層次金屬硬密封蝶閥蝶閥除保留原有蝶閥具有的結構緊湊,體積小,重量輕,操作方便,性能可靠,維修簡單外,還具有抗老化,抗輻照,經久耐用,壽命長,耐溫耐高壓,應用范圍廣等特點。廣泛應用于熱力管道,鍋爐輔機系統,石油化工和冶金行業中,用來切斷和調節各種非腐蝕性和腐蝕性介質。

產品特點:

1、D373H 蝸輪多層次硬密封蝶閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.

4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。

5、本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。

6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。

蝸輪多層次硬密封蝶閥--采用標準

制造標準JB/T 8527-97
法蘭標準GB9113-2000
結構長度標準GB12221-89
檢驗標準GB/T 13927-92

蝸輪多層次硬密封蝶閥--主要零部件材料

零件名稱材料
閥體WCB、合金鋼、不銹鋼、QT450-10
蝶板WCB、合金鋼、不銹鋼、QT450-10
閥軸2Cr13不銹鋼、合金鋼
密封圈不銹鋼圈
填料柔性石墨

蝸輪多層次硬密封蝶閥--主要技術參數:

公稱通經DN(mm)50~2000
公稱藥理PN(MPa)0.61.01.62.5
密封試驗(MPa)0.661.11.762.75
強度試驗(MPa)0.91.52.43.75
適用溫度碳鋼:-29℃~425℃ 不銹鋼:-40℃~650℃
適用介質水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率符合GB/T13927-92標準
驅動方式蝸輪傳動、電動、氣動、液動
