D342F雙偏心蝶閥

發布日期:[2024-02-24]     點擊率:

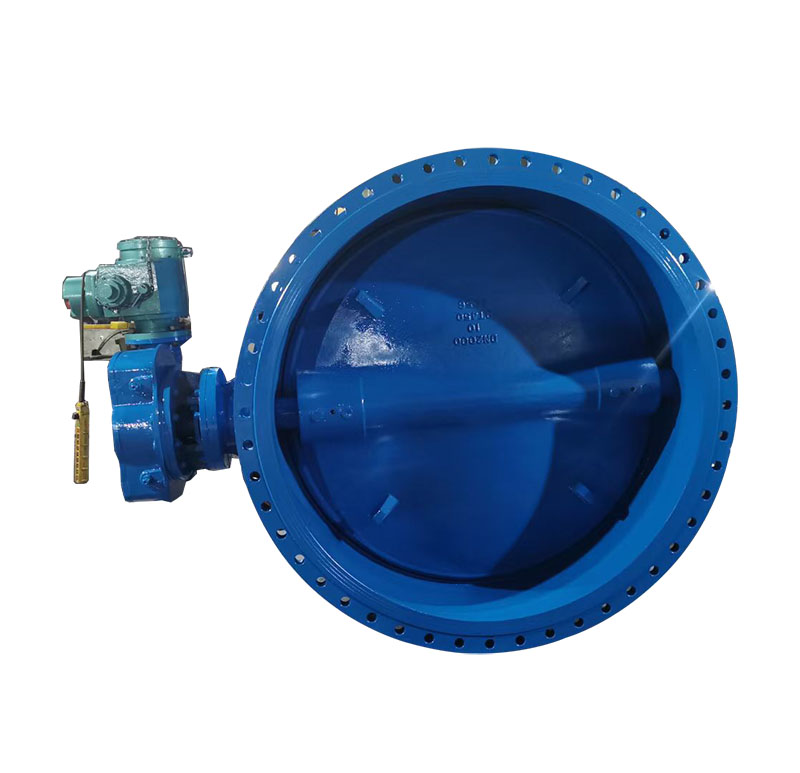

D342F雙偏心蝶閥

【產品用途】

D42F、D342F、D642F、D942F型PN10~PN100的雙偏心法蘭蝶閥也叫作高性能法蘭蝶閥,主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。

【結構示意圖】

【閥門型號】

雙偏心法蘭蝶閥常見的型號有:d342f-10、d342f-16、d342f-25、d342f-40、d342f-64、d342f-100、d642f-10、d642f-16、d642f-25、d642f-40、d642f-64、d642f-100、d942f-10、d942f-16、d942f-25、d942f-40、d942f-64、d942f-100等。

【產品特點】

1、 設計合理,結構緊湊,裝拆容易,便于維修。

2、 采用偏心結構,減少密封圈的摩擦,延長閥門使用壽命。

3、 完全密封,泄漏為零??梢杂糜诔哒婵展r。

4、 更換閥板密封圈、蝶板,轉軸等材質,可適用多種介質和不同溫度。

【執行標準】

設計規范: GB/T 12238 API609

結構長度: GB/T 12221 API609 ASME B16.10

法蘭連接: GB/T 9113 API609 ASME B16.5 ISO5752

試驗與檢驗:GB/T 13927 API598

【性能參數】

工作壓力(MPa)0.6~10.0 (PN6-PN100)
適用溫度(℃)軟密封≤200℃
適用介質水、油、氣、醋酸類、硝酸類等其他介質
材料閥體WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
蝶板WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
閥桿2Cr13 F304 F316 鉻鉬鋼 低溫鋼 鎳合金 Monel
密封面SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel
填料柔性石墨 PTFE

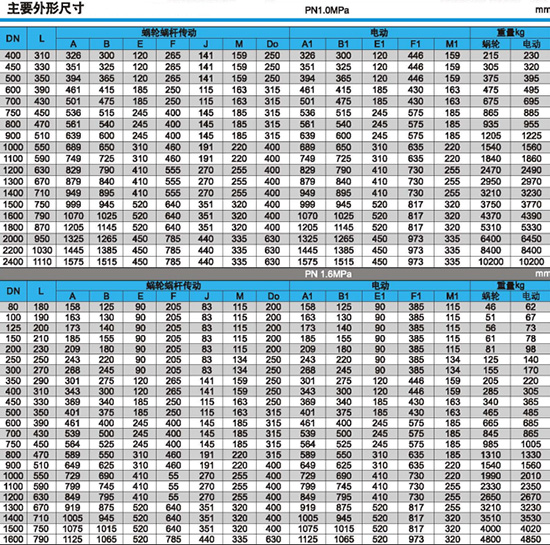

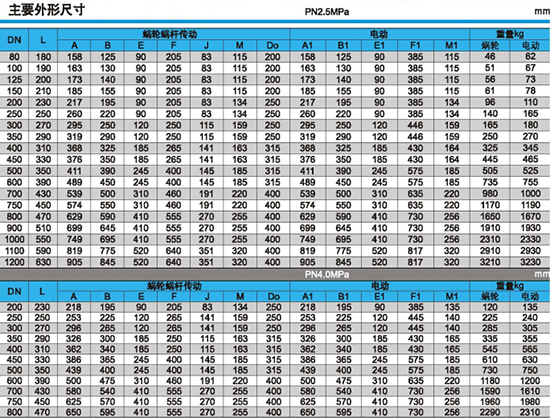

【外形尺寸】
