D373F三偏心蝶閥

發布日期:[2024-02-24]     點擊率:

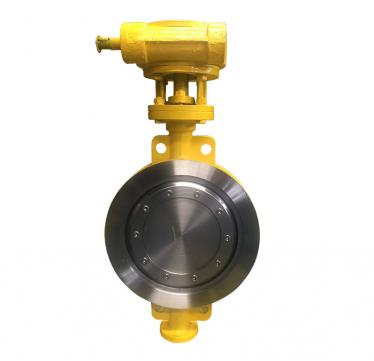

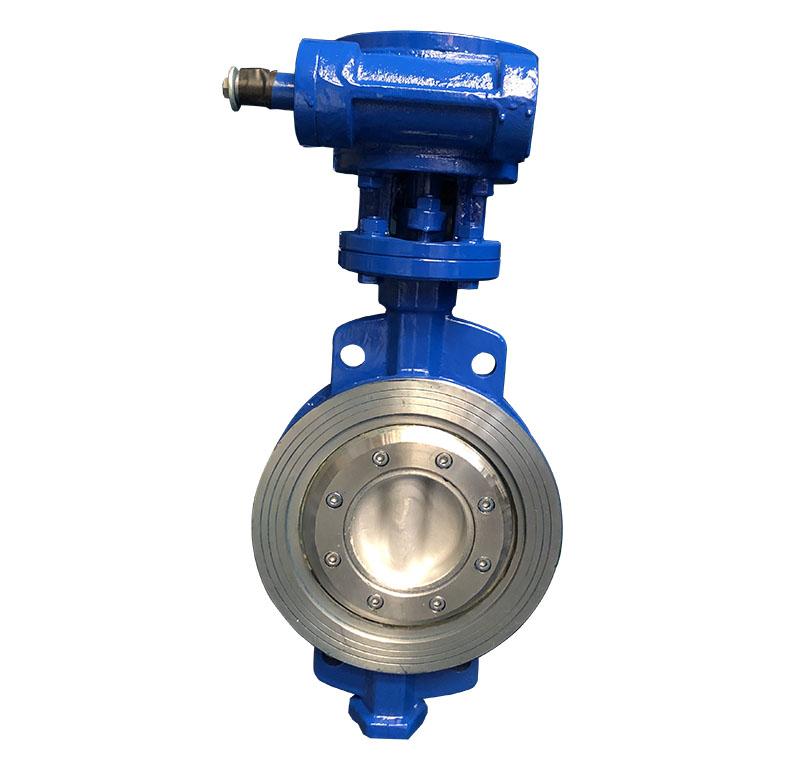

D373F三偏心蝶閥

1、D373F三偏心對夾四氟蝶閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。

3、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。

4、蝶板采用框架結構,強度高,過流面積大,流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。

6、D373F三偏心對夾四氟蝶閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。

7、D373F三偏心對夾四氟蝶閥結構獨特,操作靈活,省力,方便。

D373F三偏心對夾四氟蝶閥:

三偏心法蘭式蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。

D373F三偏心對夾四氟蝶閥主要技術參數

公稱通經DN(mm)50~200050~1600
公稱藥理PN(MPa)0.61.01.6
密封試驗(MPa)0.661.11.76
強度試驗(MPa)0.91.52.4
適用溫度丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃
適用介質水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率符合GB/T13927-92標準
驅動方式蝸輪傳動、電動、氣動、液動

D373F三偏心對夾四氟蝶閥主要零部件

零件名稱材料
閥體WCB、QT450-10、HT200、HT250
蝶板WCB、QT450-10、HT200、HT250
閥軸2Cr13
密封圈丁腈耐油橡膠
填料柔性石墨

D373F三偏心對夾四氟蝶閥主要性能參數

制造標準GB/T 122387-89
法蘭標準GB9113-2000、GB17241.6-1998
結構長度標準GB12221-89
檢驗標準GB/T 13927-92

D373F三偏心對夾四氟蝶閥外形尺寸

DNLHHOAB0.6MPa1.0MPa1.6MPa
DOn-dDOn-dDOn-d
5043632352701101104-141254-181254-18
6546702502701101304-141454-181454-18
8046832752701101504-181608-181608-18
100521053162701101704-181808-181808-18
125561153403101102008-182108-182108-18
150561373763101102258-182408-222408-22
200601644303531502808-182958-222958-22
2506820649935315033512-1835012-2235512-26
3007823057038015039512-2240012-2241012-26
