HX002法蘭蝶閥D343H

發布日期:[2020-06-23]     點擊率:

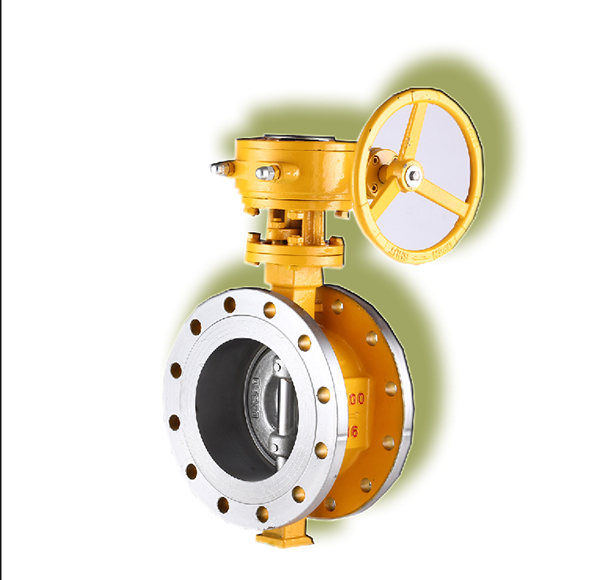

HX002法蘭蝶閥D343H

加工定制品牌浙江力致流體控制有限公司型號D343H-16C DN200
材質不銹鋼連接形式法蘭結構形式垂直板式
適用介質各種高腐蝕化學介質壓力環境高壓工作溫度高溫
標準國標流動方向單向驅動方式蝸輪

法蘭蝶閥

法蘭蝶閥

法蘭蝶閥

蝶閥又叫翻板閥,是一種結構簡單的調節閥,可用于低壓管道介質的開關控制的蝶閥是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開啟與關閉的一種閥,閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。

一、結構

主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形,軸向長度短,內置蝶板。

二、主要分類

按連接方式分:

1、對夾式蝶閥:對夾式蝶閥的蝶板安裝于管道的直徑方向。閥門則呈全開狀態。對夾式蝶閥結構簡單、體積小、重量輕。蝶閥有彈性密封和金屬密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。

2、法蘭式蝶閥:法蘭式蝶閥為垂直板式結構,閥桿為整體式金屬硬密封閥門的密封圈為柔性石墨板與不銹鋼板復合式結構,安裝在閥體上,蝶板密封面堆焊不銹鋼。軟密封閥門的密封圈為丁腈橡膠材質,是安裝在蝶板上的。

3、凸耳式蝶閥

4、焊接式蝶閥焊接式蝶閥是一種非密閉型蝶閥,廣泛適用于建材、冶金、礦山、電力等生產過程中介質溫度≤300℃公稱壓力為0.1Mpa的管道上,用以連通、啟閉或調節介質量。

三、安裝維護

1、在安裝時,閥瓣要停在關閉的位置上。

2、開啟位置應按蝶板的旋轉角度來確定。

3、帶有旁通閥的蝶閥,開啟前應先打開旁通閥。

4、應按制造廠的安裝說明書進行安裝,重量大的蝶閥,應設置牢固的基礎。
